3D-gedruckte Ersatzteile

Wenn Originalteile fehlen, liefert PROTIQ die Lösung – schnell, präzise und individuell gefertigt.

Der Erhalt und die Reparatur technischer Geräte, Maschinen oder Fahrzeuge stellt oft eine große Herausforderung dar – insbesondere dann, wenn passende Ersatzteile nicht mehr verfügbar sind oder nur zu hohen Preisen angeboten werden. Gerade bei älteren Modellen ist der Wunsch groß, die Originalität zu bewahren und Komponenten möglichst authentisch zu ersetzen. Doch was tun, wenn der Markt keine passenden Teile mehr hergibt?

Hier bietet die additive Fertigung – besser bekannt als 3D-Druck – eine innovative Lösung. Sie ermöglicht es, Ersatzteile schnell, präzise und kosteneffizient herzustellen, selbst wenn das Original nicht mehr produziert wird. Statt langer Wartezeiten oder aufwendiger Recherchen können benötigte Bauteile direkt aus digitalen Daten gefertigt werden.

Diese Daten entstehen entweder durch einen 3D-Scan des Originalteils oder werden mithilfe von CAD-Software konstruiert. So lassen sich nicht nur originalgetreue Reproduktionen erstellen, sondern auch individuelle Anpassungen vornehmen – etwa zur Optimierung von Funktion, Passgenauigkeit oder Design.

Ob es sich um mechanische Komponenten, Innenraumdetails oder komplexe Gehäuseteile handelt: Die additive Fertigung eröffnet neue Möglichkeiten, Ersatzteile bedarfsgerecht und flexibel herzustellen – und das unabhängig von Serienproduktion oder Lagerbestand.

Anwendungsgebiete und Beispiele

Industrie

In industriellen Anwendungen ist die Verfügbarkeit von Ersatzteilen entscheidend für die Betriebssicherheit und Produktivität. Besonders bei älteren Maschinen oder Sonderanlagen kann die Beschaffung originaler Komponenten schwierig oder zeitaufwendig sein. Der 3D-Druck bietet hier eine flexible und wirtschaftliche Lösung: schnell, präzise und individuell gefertigt.

• Dichtungen und Abstandshalter
• Halterungen und Adapter
• Gehäuseteile und Abdeckungen
• Verbindungselemente
• Führungsschienen und Rollen
• Zahnräder und Lagergehäuse

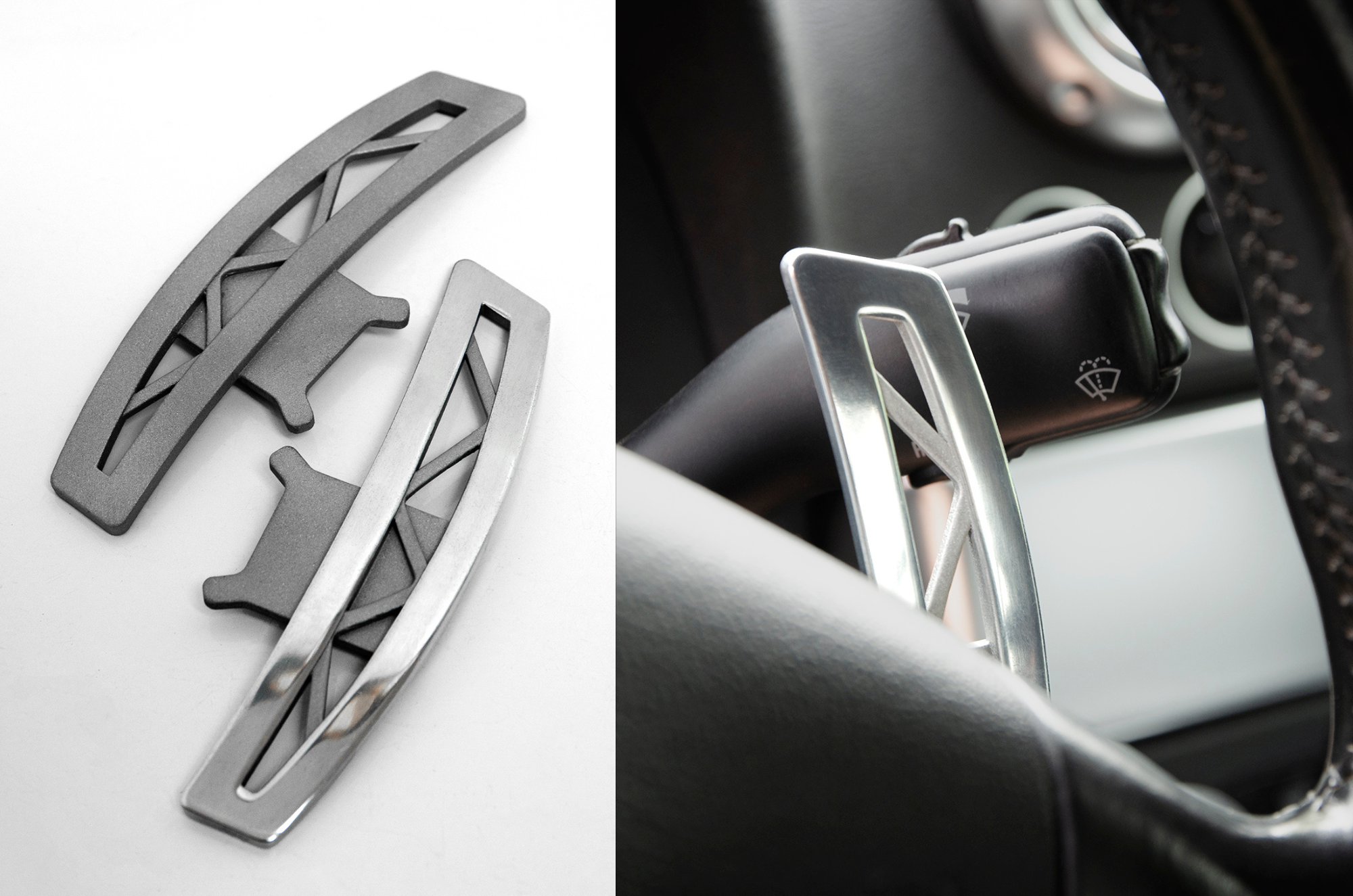

Fahrzeuge

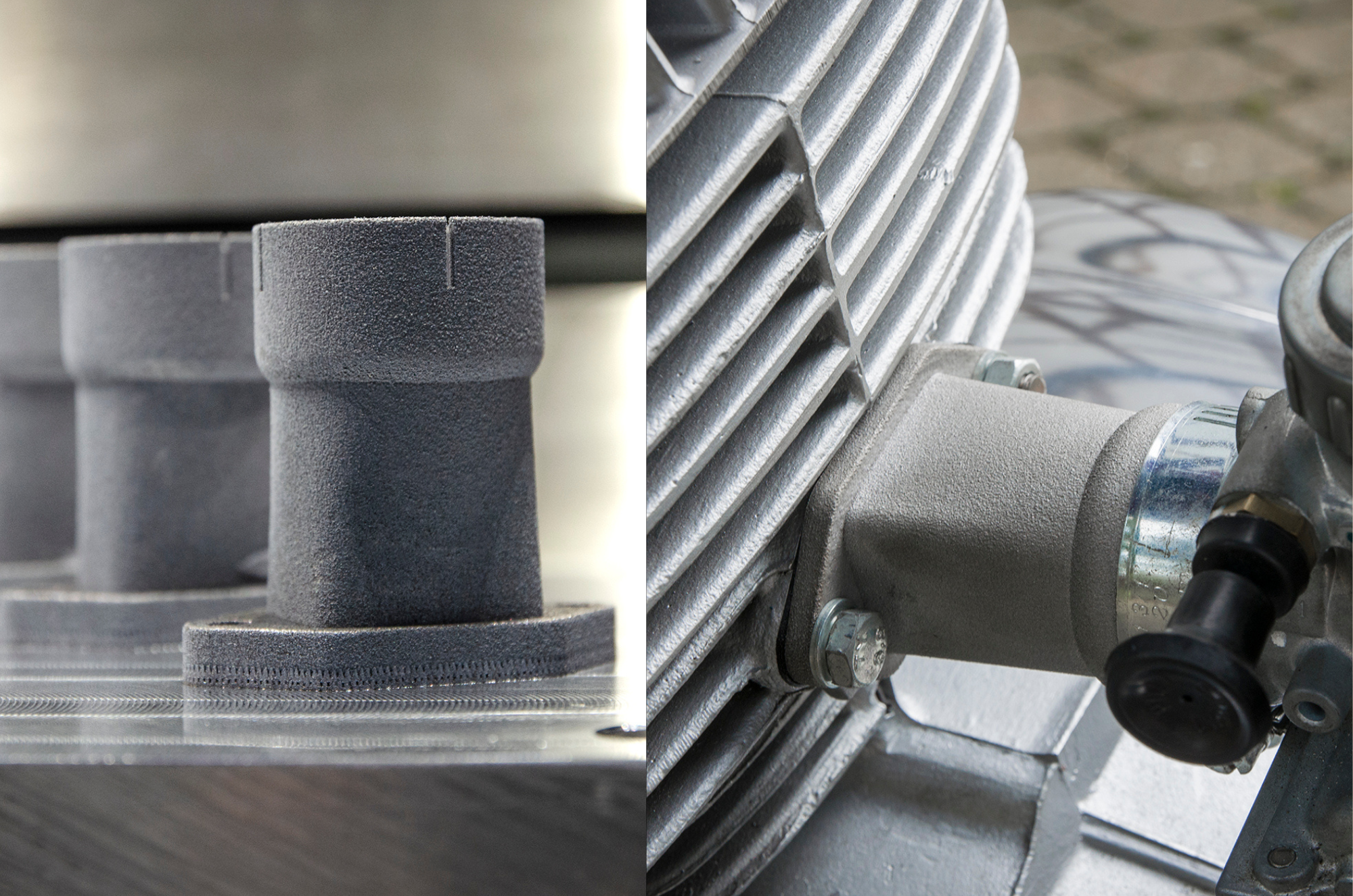

Im Fahrzeugbereich, egal ob bei modernen Modellen oder Oldtimern, sind Ersatzteile oft schwer zu beschaffen oder mit langen Lieferzeiten verbunden. Additive Fertigung ermöglicht die schnelle Nachproduktion passgenauer Komponenten, auch in kleinen Stückzahlen oder als Einzelanfertigung.

• Kühlerfiguren/Emblem Nachbildungen
• Innenraumteile und Blenden
• Gehäuse und Abdeckungen
• Verbindungselemente
• Luft- und Abgaskomponenten
• Befestigungen für Beleuchtung und Zubehör

Haushalt & Alltag

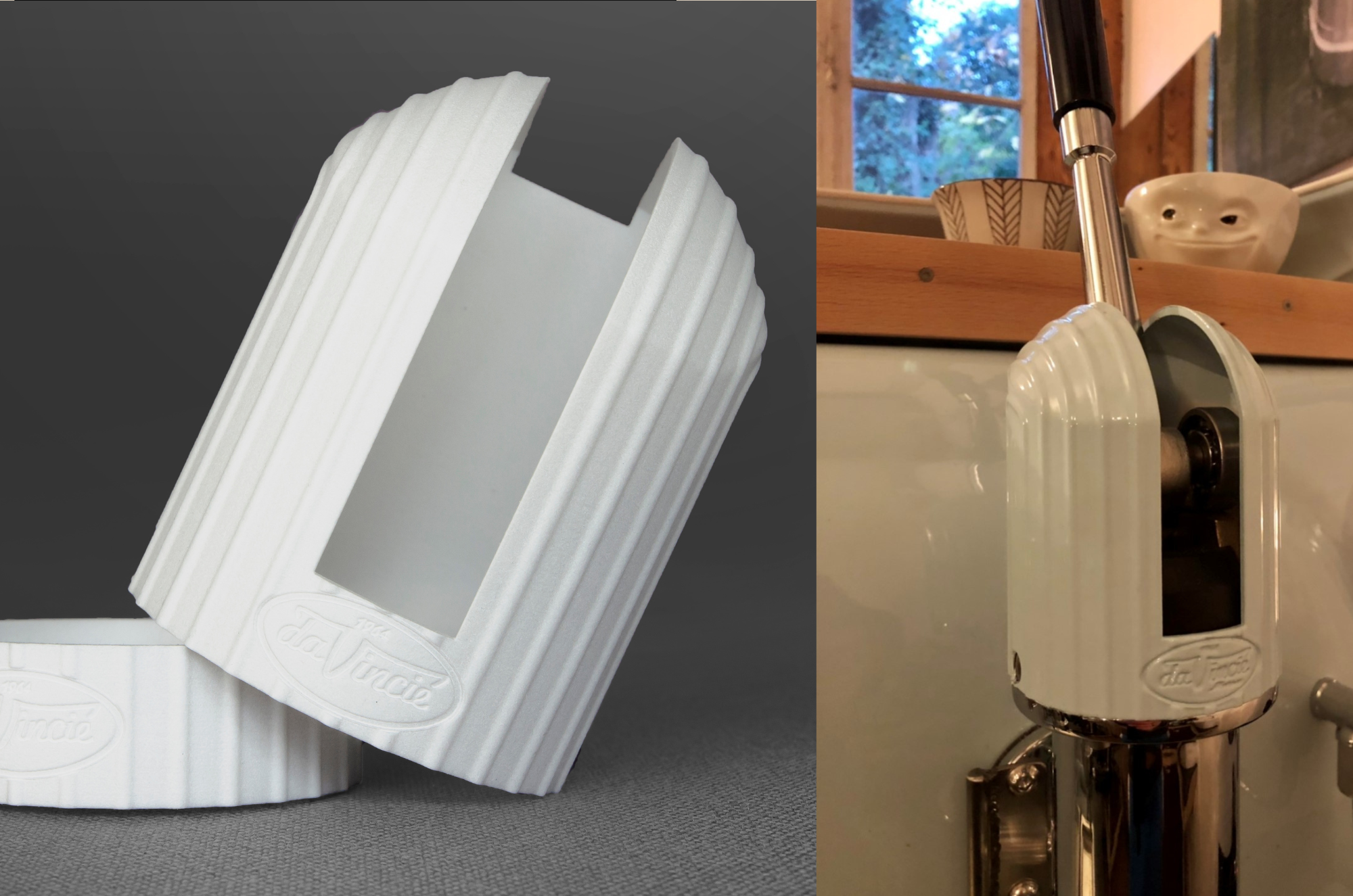

Auch im privaten Umfeld bietet der 3D-Druck eine praktische Alternative zur klassischen Ersatzteilbeschaffung. Defekte oder verlorene Teile von Haushaltsgeräten, Möbeln oder Gartentechnik lassen sich einfach nachfertigen – oft sogar robuster oder funktionaler als das Original.

• Griffe und Knöpfe
• Halterungen und Clips
• Gehäuseteile
• Abdeckungen und Blenden
• Verbindungselemente
• Ersatzteile für Haushaltgeräte

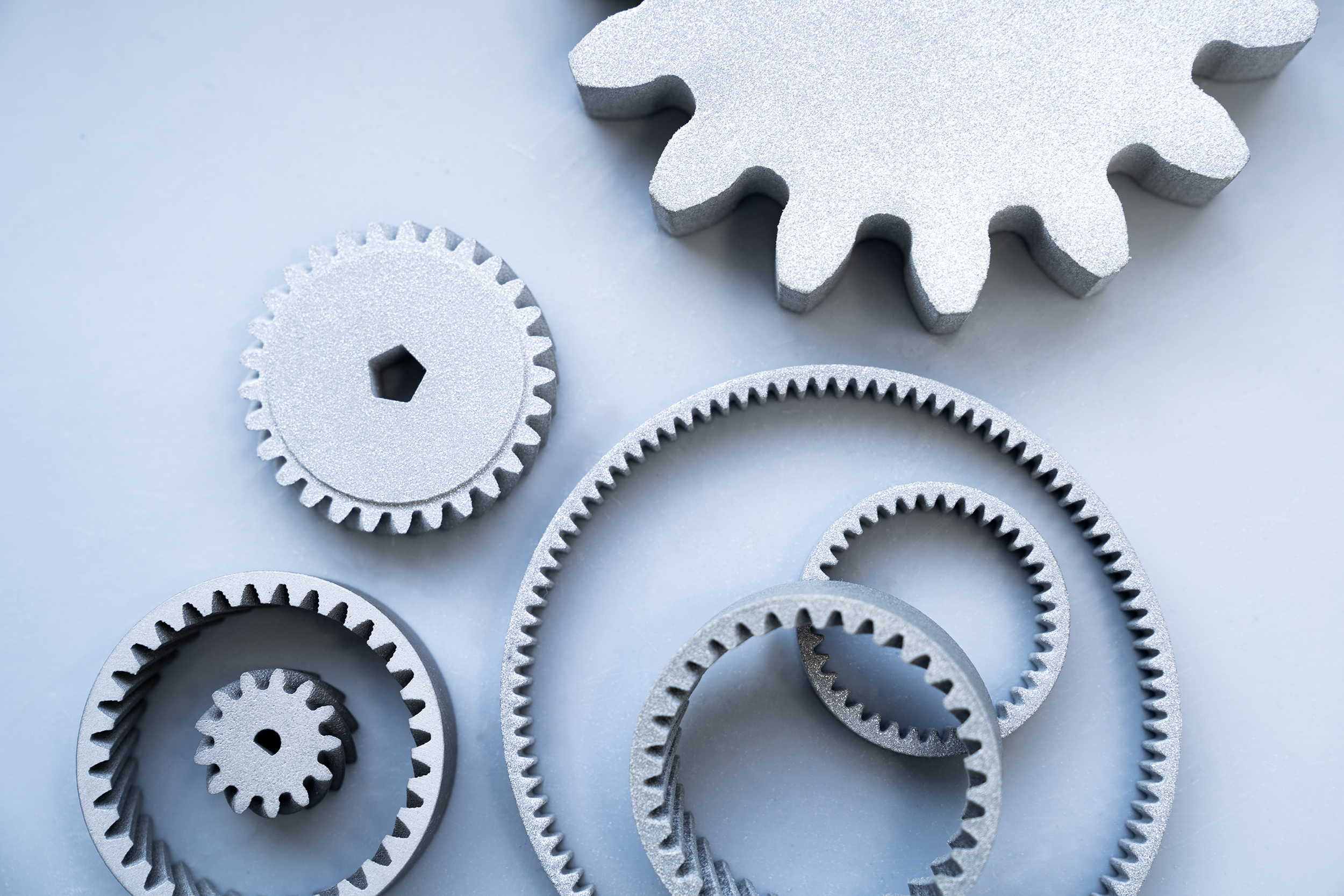

Kunststoff-Zahnräder

Zahnräder sind essenzielle Komponenten in vielen technischen Anwendungen – ob in Maschinen, Fahrzeugen oder Geräten. Ihre Formen und Eigenschaften sind vielfältig: Größe, Zahnprofil, Material und Ausrichtung variieren je nach Einsatzbereich. Gerade bei älteren Anlagen oder Sonderlösungen sind passende Ersatz-Zahnräder oft nicht mehr verfügbar oder schwer nachzubestellen.

• Hier bietet der Zahnrad-Konfigurator von PROTIQ eine praktische Lösung: Mit wenigen Klicks lassen sich Zahnräder individuell nach Maß konfigurieren und direkt für die Fertigung im 3D-Druck freigeben. Das ist besonders hilfreich, wenn Originalteile nicht mehr lieferbar sind oder spezielle Anforderungen bestehen.

  Dank Rapid Manufacturing – der schnellen und flexiblen Herstellung mittels additiver Fertigung – lohnt sich die Produktion bereits ab Stückzahl 1. Es sind keine speziellen Werkzeuge nötig, wie etwa beim Spritzguss, wodurch Zeit und Kosten gespart werden. Die Zahnräder werden direkt aus digitalen CAD-Daten gefertigt und können innerhalb weniger Tage produziert und geliefert werden.

  So entsteht eine wirtschaftlich sinnvolle Lösung für die Ersatzteilversorgung – individuell, schnell und passgenau.

Zu unserem Zahnradkonfigurator

Vom Objekt zum Druck: So entstehen 3D-Modelle für Ersatzteile

Um ein Bauteil im 3D-Druck fertigen zu lassen, wird zunächst ein digitales 3D-Modell benötigt. Eine Möglichkeit zur Erstellung bietet die Konstruktion in einem CAD-Programm. Diese Programme sind jedoch oft komplex und setzen technisches Know-how voraus, was den Einstieg für Laien erschwert.

Einfacher gelingt der Zugang über benutzerfreundliche Softwarelösungen, die auf das sogenannte Bildhauer-Prinzip setzen: Aus einer Grundform wird das gewünschte Objekt intuitiv modelliert und schrittweise mit Details ergänzt.

Alternativ können bestehende Bauteile mithilfe von 3D-Scan-Technologien exakt digitalisiert werden – auch dann, wenn keine Konstruktionsdaten mehr vorhanden sind. So entstehen präzise Replikate, die sich direkt für den Druck verwenden lassen.

Bevor ein Modell produziert wird, muss die Datei auf ihre Druckbarkeit geprüft werden. Dazu gehören eine geschlossene Oberfläche ohne Löcher sowie eine ausreichende Wandstärke. Die nötige Stabilität hängt vom verwendeten Material, dem Druckverfahren und der geplanten Anwendung ab.

Sowohl die Datenerstellung als CAD-Konstruktion als auch die Digitalisierung durch einen 3D-Scan bietet Protiq für Sie als Dienstleistung an.

Allgemeine Konstruktionsempfehlungen

Laden Sie ihre Daten hier hoch

Ersatzteile digitalisieren – präzise 3D-Daten durch Computertomographie

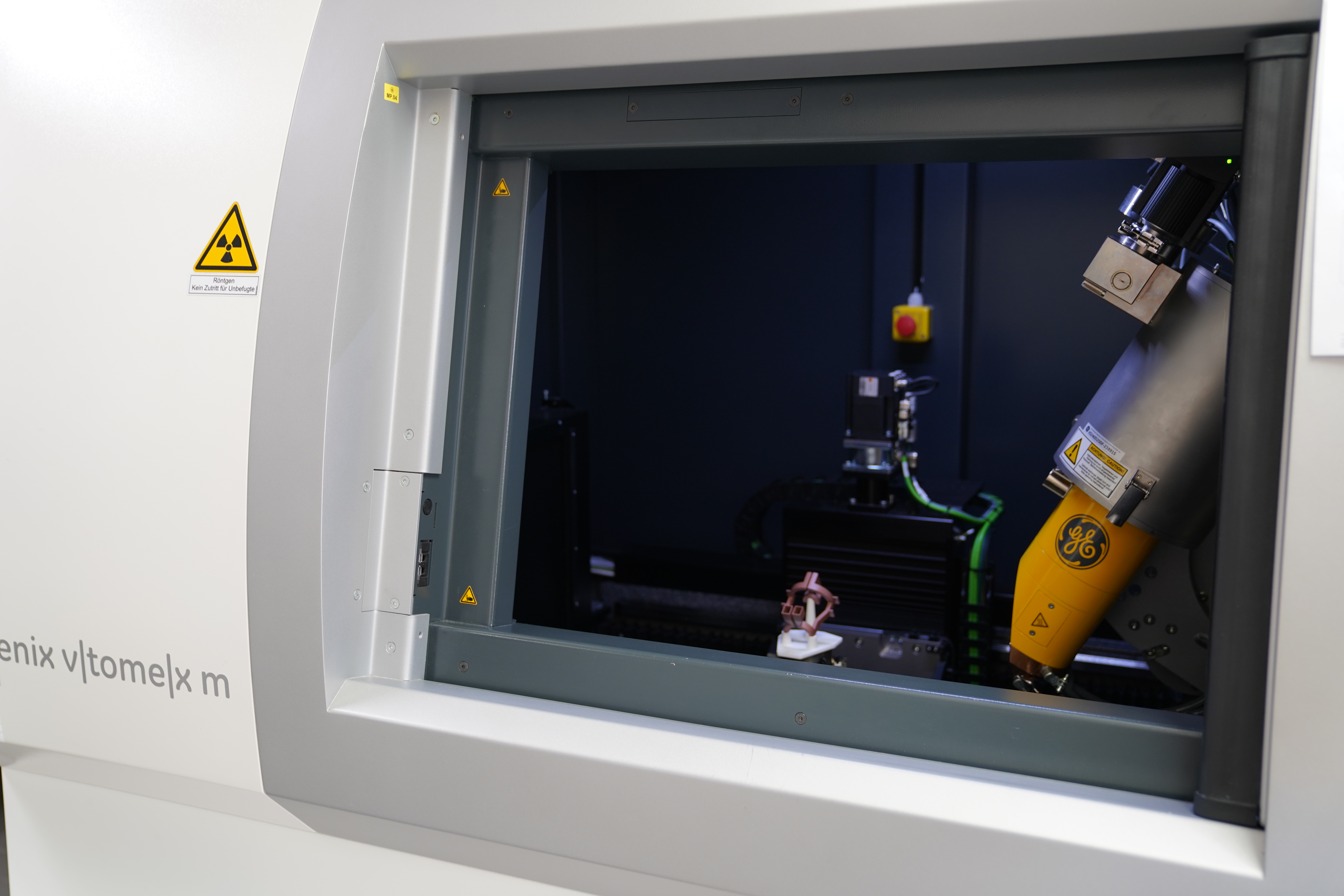

Gerade bei schwer beschaffbaren oder nicht mehr produzierten Ersatzteilen bietet die Computertomographie (CT) eine effektive Möglichkeit, hochwertige 3D-Daten zu erzeugen. Dabei wird das Bauteil in einem CT-Scanner auf einem Drehteller positioniert und aus verschiedenen Winkeln mit Röntgenstrahlen durchleuchtet. Aus den zahlreichen Einzelbildern entsteht durch ein Rekonstruktionsverfahren ein präzises, dreidimensionales Modell.

Diese Methode eignet sich besonders für komplexe oder innenliegende Strukturen, bei denen klassische Messverfahren an ihre Grenzen stoßen. Maßliche Abweichungen, Defekte oder geometrische Details lassen sich zuverlässig erfassen – ideal für die Reproduktion von Ersatzteilen im 3D-Druck.

Es liegen keine CAD-Daten vor?

Auch wenn keine CAD-Daten vorliegen, können Ersatzbauteile auf diese Weise digitalisiert und für die additive Fertigung vorbereitet werden. Voraussetzung dafür ist, dass das Objekt aus einem homogenen Material besteht. Ist dies nicht gegeben, kann die CT-Auswertung keine eindeutige Trennung der Materialien gewährleisten, was eine Modellgenerierung erschwert oder unmöglich macht.

Wir erstellen für Sie die passenden Daten im CT-Scan.

Jetzt CT-Scan anfragen

Materialvielfalt für funktionale und langlebige Ersatzteile

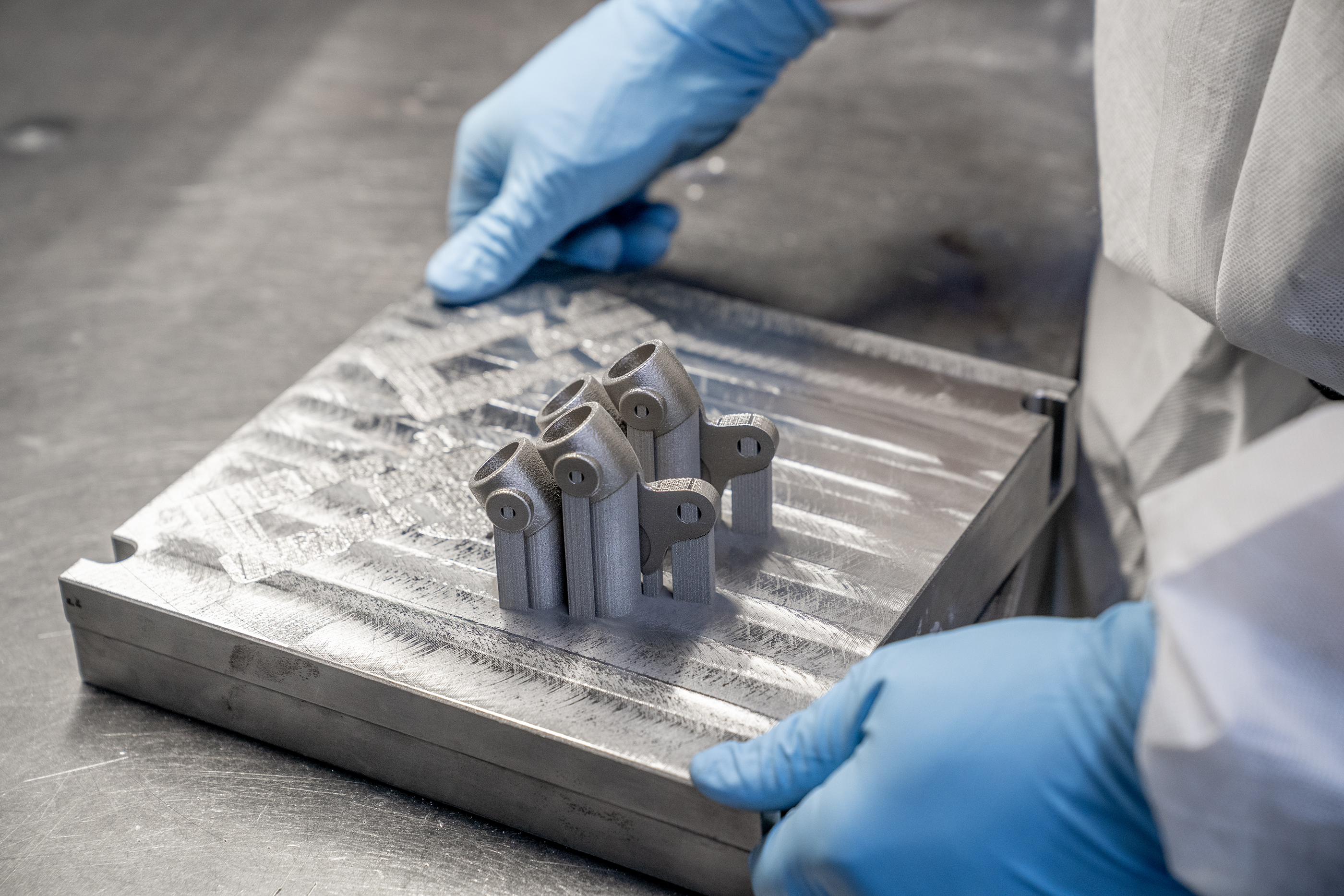

Für die Herstellung funktionaler Ersatzteile im 3D-Druck eignen sich insbesondere Bauteile, die im Selektiven Lasersintern (SLS) für Kunststoffe oder im Selektiven Laserschmelzen (SLM) für Metalle gefertigt werden. Beide Verfahren erzeugen hochpräzise, belastbare Komponenten, indem feines Pulver schichtweise durch einen Laser aufgeschmolzen und zu einem festen Bauteil verbunden wird.

Die resultierenden Teile zeichnen sich durch hohe mechanische Stabilität und Langlebigkeit aus – ideal für den industriellen Einsatz oder anspruchsvolle Anwendungen im Alltag. Kunststoffteile lassen sich nachträglich einfärben oder lackieren, während Metallbauteile durch Verfahren wie Gleitschleifen, Polieren oder Beschichten zusätzlich veredelt werden können.

Neben klassischen Kunststoffen und Metallen lassen sich auch Sonderwerkstoffe wie Glas, Keramik oder gummiartige Materialien verarbeiten. Dadurch eröffnen sich vielfältige Möglichkeiten für funktionale, temperaturbeständige oder flexible Ersatzteile, exakt abgestimmt auf den jeweiligen Einsatzzweck.

Mehr Informationen hier:

Metall   Kunststoff   Glas   Keramik
