Wärmetauscher aus dem 3D-Druck

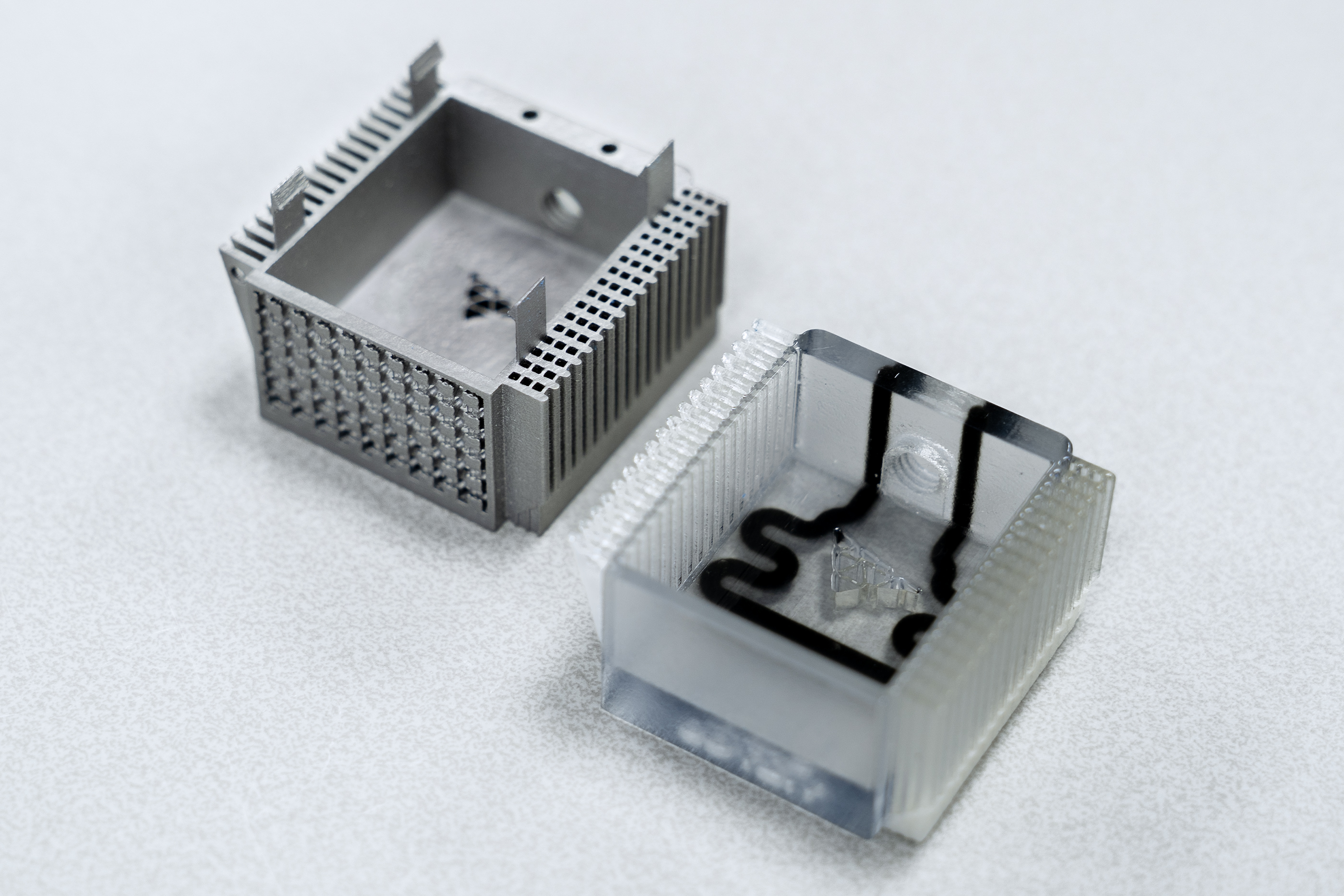

Im 3D-Druck entstehen Wärmetauscher und Kühlkörper mit innenliegenden Kanälen, Gyroid- und Gitterstrukturen, die sich mit Fräsen, Löten oder Biegen kaum oder gar nicht fertigen lassen. Die Folge: mehr Oberfläche für den Wärmeübergang auf weniger Bauraum. Gefertigt werden sie im selektiven Laserschmelzen (SLM) – vor allem aus Kupfer oder Aluminium.
Weil keine Werkzeuge nötig sind, lohnt sich der 3D-Druck schon für Prototypen, Funktionsmuster, Einzelstücke und Kleinserien. Auf dem PROTIQ Marketplace laden Sie Ihre 3D-Daten hoch, wählen den Werkstoff und vergleichen die Angebote – PROTIQ ist selbst einer der Hersteller.
- 415 ± 10 W/(m·K)Wärmeleitfähigkeit von Reinkupfer
- 103 ± 5 W/(m·K)Wärmeleitfähigkeit von AlSi10Mg
- 2,67 g/cm³Dichte von AlSi10Mg – Reinkupfer: 8,9 g/cm³
- seit 2013verarbeitet PROTIQ Kupfer im 3D-Druck
Grundlagen
Was sind Wärmetauscher – und warum 3D-drucken?
Wärmetauscher übertragen thermische Energie zwischen zwei Medien, um Systeme gezielt zu kühlen oder zu erwärmen. Konventionell werden sie gefräst, geschweißt, gelötet oder gebogen – bei komplexen Innenstrukturen, die für eine gute Wärmeübertragung entscheidend sind, stoßen diese Verfahren schnell an Grenzen.
Der 3D-Druck baut das Bauteil Schicht für Schicht auf. So lassen sich Kanäle, Oberflächen und Wandstärken nach der Funktion auslegen statt nach den Grenzen des Werkzeugs – auch mit numerisch optimierten Geometrien.
| Konventionelle Fertigung | 3D-Druck | |
|---|---|---|
| Herstellung | Fräsen, Schweißen, Löten oder Biegen, oft aus mehreren Einzelteilen | Selektives Laserschmelzen direkt aus CAD-Daten, oft in einem Stück |
| Innenstrukturen | Gerade Bohrungen und einfache Kanäle | Freiform-Kanäle, Gyroid- und Gitterstrukturen |
| Fügestellen | Löt- oder Schweißverbindungen zwischen den Einzelteilen | Weniger oder keine Fügestellen |
| Werkzeuge | Teils nötig, Varianten aufwendig | Keine – jede Variante entsteht direkt aus den Daten |
| Wirtschaftlich ab | eher größeren Stückzahlen | Einzelstück, Prototyp und Kleinserie |
Strukturen
Welche Strukturen machen 3D-gedruckte Wärmetauscher effizient?
Entscheidend ist eine große Oberfläche bei guter Strömungsführung. Der 3D-Druck ermöglicht dafür Gyroid- und Gitterstrukturen, frei geformte Kanäle sowie Rippen und Kühlstifte in Geometrien, die konventionell nicht herstellbar sind.
- Gyroidstrukturen: Die mathematisch definierte Fläche teilt den Raum in zwei ineinander verschlungene, voneinander getrennte Kanalsysteme – ideal, um zwei Medien auf engem Raum aneinander vorbeizuführen.
- Gitterstrukturen: Feine, offene Gitter vergrößern die Oberfläche bei geringem Materialeinsatz und Gewicht.
- Freiform-Kanäle: Kühlkanäle folgen der Kontur der Wärmequelle und lassen sich auf eine gleichmäßige Wärmeübertragung und einen geringen Druckverlust auslegen.
- Rippen und Kühlstifte: Dreidimensional gekrümmte Rippen oder dicht gesetzte Kühlstifte verbessern den Wärmeübergang an Luft oder Flüssigkeit.
Werkstoffe
Kupfer oder Aluminium – welcher Werkstoff passt zu Ihrem Wärmetauscher?
Kupfer leitet Wärme rund viermal so gut wie die Aluminiumlegierung AlSi10Mg (415 gegenüber 103 W/(m·K) laut Datenblatt) und ist die erste Wahl, wenn die Wärmeübertragung im Vordergrund steht. Aluminium wiegt bei 2,67 g/cm³ nur rund ein Drittel so viel wie Kupfer und ist ideal, wenn Gewicht zählt.
| Werkstoff | Wärmeleitfähigkeit* | Dichte* | Zugfestigkeit* | Geeignet für |
|---|---|---|---|---|
| Reinkupfer | 415 ± 10 W/(m·K) | 8,9 g/cm³ | 220 ± 10 MPa (wie gebaut) | Maximale Wärmeübertragung auf kleinem Raum, etwa für Cold Plates und Kühlkörper |
| Aluminium (AlSi10Mg) | 103 ± 5 W/(m·K) | 2,67 g/cm³ | 410 ± 20 MPa (wie gebaut) | Leichte Wärmetauscher und Kühlkörper, wenn Gewicht eine Rolle spielt |
* Werte laut PROTIQ-Materialdatenblatt, lasergeschmolzen.
Neben Wärmeleitung und Gewicht spielen auch das Medium, die Korrosionsbedingungen und die mechanische Belastung eine Rolle. Den Werkstoff wählen Sie im Konfigurator – oder Sie fragen uns direkt an.
Kupfer im 3D-Druck Aluminium im 3D-Druck
↑ Zur ÜbersichtAnwendungen
Wo werden 3D-gedruckte Wärmetauscher eingesetzt?
Überall dort, wo hohe Wärmelasten auf wenig Bauraum abgeführt werden müssen und Standardlösungen nicht passen: in der Leistungselektronik und in Rechenzentren, in Industrie und Maschinenbau, bei elektrischen Antrieben und Batteriesystemen sowie in der Medizintechnik.
Leistungselektronik und Rechenzentren
Stromversorgungen, Frequenzumrichter und Server brauchen Kühllösungen, die genau auf Bauform und Wärmequelle abgestimmt sind – etwa Cold Plates für die Flüssigkeitskühlung. Mehr zu Rechenzentren
Industrie und Maschinenbau
Hochleistungsmaschinen, Lasersysteme oder Umrichter benötigen zuverlässige, kompakte Kühllösungen, die exakt an die Prozessanforderungen angepasst sind.
Elektrische Antriebe und Batteriesysteme
Batterien, Leistungselektronik und Elektromotoren müssen effizient gekühlt werden – mit Kühlkörpern, in die die Flusskanäle direkt integriert sind.
Medizintechnik
Für bildgebende Verfahren, Lasergeräte oder tragbare Diagnosesysteme entstehen kleine, leistungsfähige Kühleinheiten – wirtschaftlich auch in kleinen Stückzahlen.
Vorteile
Was sind die Vorteile von 3D-gedruckten Wärmetauschern?
Mehr Wärmeübertragung auf weniger Bauraum, weniger Gewicht, weniger Fügestellen und kurze Entwicklungszeiten – von der Idee bis zum funktionsfähigen Prototyp oder Serienteil.
- Höhere thermische Effizienz: Optimierte Geometrien wie komplexe Kanalsysteme verbessern die Wärmeübertragung.
- Große Designfreiheit: Organische Formen, Gitterstrukturen und innenliegende Kühlkanäle, die konventionell kaum oder gar nicht herstellbar sind.
- Kompakte Bauweise: Weniger Gewicht und Volumen ohne Einbußen bei der Leistung – ideal für enge Einbauräume.
- Schnellere Entwicklung: Kurze Durchlaufzeiten und Varianten ohne zusätzliche Werkzeugkosten.
3D-Daten vorhanden
Wärmetauscher bestellen
Laden Sie Ihre CAD-Daten hoch, wählen Sie Kupfer oder Aluminium und vergleichen Sie die Angebote mit Preis und Lieferzeit.
Jetzt Datei hochladenIdee oder Optimierung
Projekt besprechen
Sie haben eine Idee oder wollen einen bestehenden Wärmetauscher verbessern? Wir unterstützen von der Datenprüfung bis zum einbaufertigen Bauteil.
Projektanfrage startenWerkstoff
Kupfer im 3D-Druck
Reinkupfer, Reinkupfer low-O₂ und RS-Kupfer – und warum Kupfer im 3D-Druck so anspruchsvoll ist.
Mehr zu KupferSupport für Wärmetauscher
Wir unterstützen Sie bei der Entwicklung, Optimierung und Fertigung Ihres Wärmetauschers – von der Datenprüfung über die konstruktive Auslegung bis zum einbaufertigen Bauteil. Gemeinsam entwickeln wir Lösungen, die auf Ihre thermischen Anforderungen, Platzverhältnisse und Leistungsziele abgestimmt sind und begleiten Sie von der ersten Idee bis zur fertigen Komponente.
